STRUKTURA A FUNKCE:
Pájený deskový výměník tepla (PDVT) je kompaktní deskový výměník, který slouží k efektivnímu přenosu tepla, mezi dvěma medii. Pájený výměník se skládá z lisovaných nerezových desek, která jsou pájeny mědí za vysokých teplot a tlaku ve vakuové peci.
Kanálky protékají v protiprodu dvě média, oddělena deskou.

VÝROBNÍ ŘADA:
LDVT jsou v současné době k dispozici v modelech různých velikostí: 18, 25, 57, 110. Připojení může být buď pro pájení (L), nebo závitové (G). Model 110 je standardně v přírubovém připojení, pro chladírenské technologie pro pájení (L). Dále je možná speciální úprava pro použití do chladírenství včetně patentovaného sítka (výparníky, kondenzátory).

UPOZORNĚNÍ:
V roce 2004 je model 55 nahrazen modelem 57, který má stejné připojovací rozměry. Pouze se liší ve vnějších rozměrech.

Výše uvedená modelová řada je plnohodnotnou náhradou typů APV BC4, BE7, BG15 a BH27 - dimenze i rozteče připojení jsou shodné

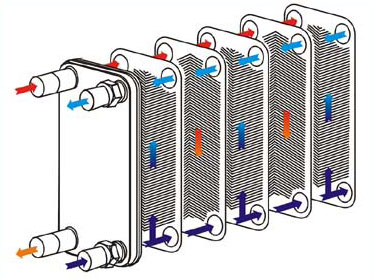

SCHÉMA PROUDĚNÍ - Typ 0

g-mar letovany deskovy vymenik tepla

MONTÁŽ:
Vždy montujte Váš PDVT vertikálně. Malé PDVT mohou být uchyceny přímo na potrubí (model 12, 18 a 25 do 30-ti desek). PDVT musí být instalován na podkladě, na nožičkách nebo upínadlech. V případě vibrací, pulzací, tlakových nárazů atd. ze systému, užívejte vždy kompenzátory. Nepřekročte max. hodnoty momentu na připojení (viz. tabulka).

montaz LDVT

INSTALACE:
PDVT se standardně zapojují do protiproudu. Primární strana je označena modrým bodem (např. produkt, chladič). Primární strana je obklopena sekundárním kanálem (např. voda).
Kapalina - kapalina: instalace je možná v jakémkoliv směru, protiproudé zapojení je však účinnější.
