Typ L/M/H 57 je vhodný pro okruhy vytápění, přípravy TUV, velkých solárních systémů, pro okruhy větších TČ, jako kondenzátor nebo výparník a další větší aplikace pro větší budovy nebo skupiny budov a jiné aplikace v průmyslu apod. Vyrábí se ve třech alternativách s deskami "L" pro dosažení nižších tlakových ztrát a deskami "H" pro dosažení maximální účinnosti přenosu tepla a deskami "M" jako kompromis, mezi rozumnými tlakovými ztrátami a vyšším přenosem tepla. Rovněž se vyrábí s širokou řadou připojení, typicky držíme skladem verzi s vnějším závitovým 2" připojením, lze dodat i s 2 1/2" připojením, ale i přírubovým připojením a nejrůznějším navařovacím připojením.

Schéma pájeného výměníku - typ M, L, H - 57 / GBS 757

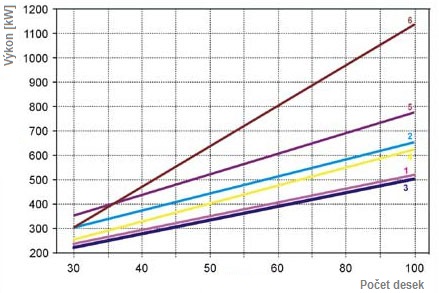

Výkonový graf (prim. voda, sek. voda) GEA - typ L - 57 /GBS 757
prim. p. 20 kPa, sek. p. 20 kPa

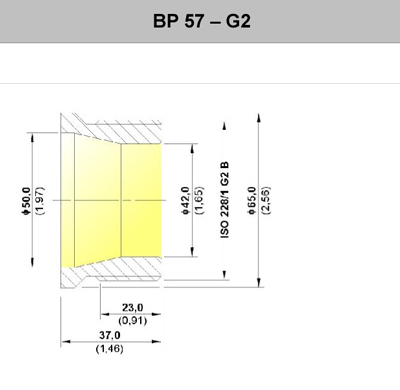

Typy připojení
